    射頻寬帶用磁芯
    射頻寬帶用磁芯

有線電視設備（CATV）用磁芯

有線電視設備（CATV）用磁芯概述：

????????射頻寬帶磁芯是有線電視設備中的關鍵器件，主要用于信號放大器，光信號放大器，分支器、分配器等。公司在該領域有十多年的研究和生產經驗。

有線電視設備（CATV）用磁芯材料特性表：

材質 初始磁導率μi 相對損耗因子tanδ/μi 居里溫度Tc 密度d 電阻率ρ
±25% ＜n×106 MHZ ℃（≥） g/cm3 Ω·m
QR100 100 45 0.3 280 5 106
QR800 800 180 0.3 160 4.8 106
QR850 850 130 4.8 106
QR950 950 110 4.9 106
QR1K 1000 40 0.3 150 5 106
QR1K5 1500 50 0.3 100 5 106
QR2K 2000 30 0.1 100 5 106
QR2K5 2500 55 0.1 90 5 106
QR2K-16
QR3K 3000 60 0.1 70 5 107

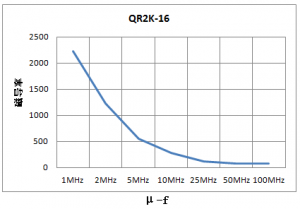

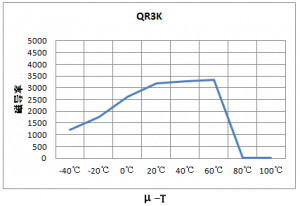

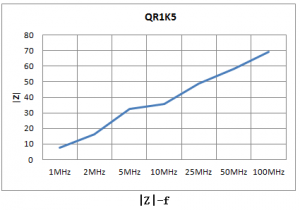

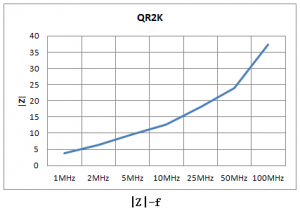

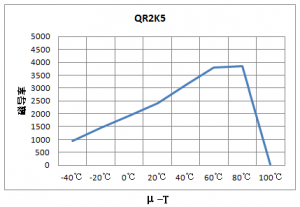

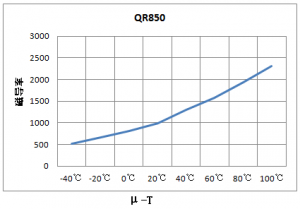

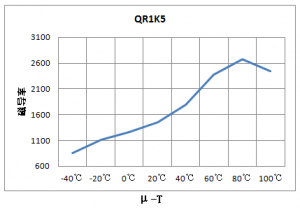

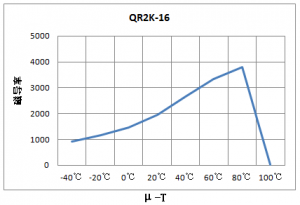

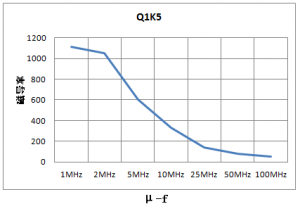

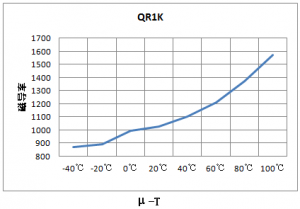

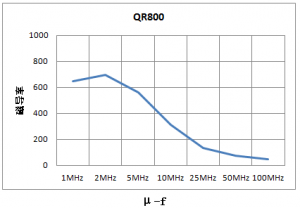

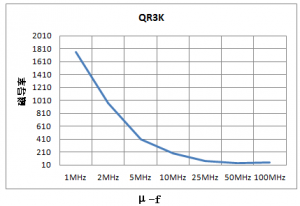

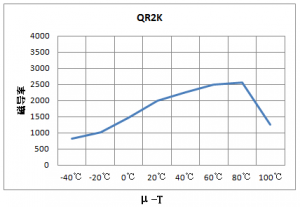

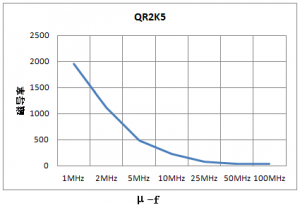

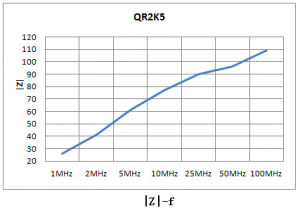

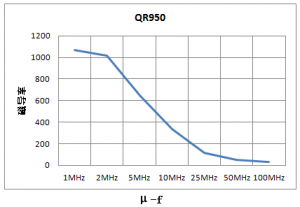

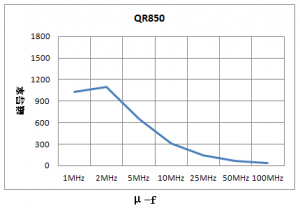

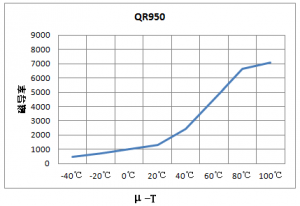

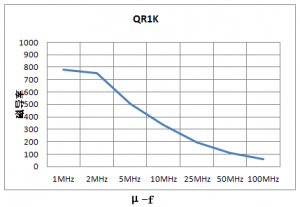

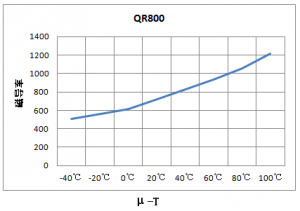

有線電視設備（CATV）用磁芯特性曲線表：



有線電視設備（CATV）用磁芯 有線電視設備（CATV）用磁芯 有線電視設備（CATV）用磁芯 有線電視設備（CATV）用磁芯 有線電視設備（CATV）用磁芯 有線電視設備（CATV）用磁芯

有線電視設備（CATV）用磁芯 有線電視設備（CATV）用磁芯 有線電視設備（CATV）用磁芯 有線電視設備（CATV）用磁芯 有線電視設備（CATV）用磁芯 有線電視設備（CATV）用磁芯

有線電視設備（CATV）用磁芯 有線電視設備（CATV）用磁芯 有線電視設備（CATV）用磁芯 有線電視設備（CATV）用磁芯 有線電視設備（CATV）用磁芯 有線電視設備（CATV）用磁芯 有線電視設備（CATV）用磁芯 有線電視設備（CATV）用磁芯 有線電視設備（CATV）用磁芯

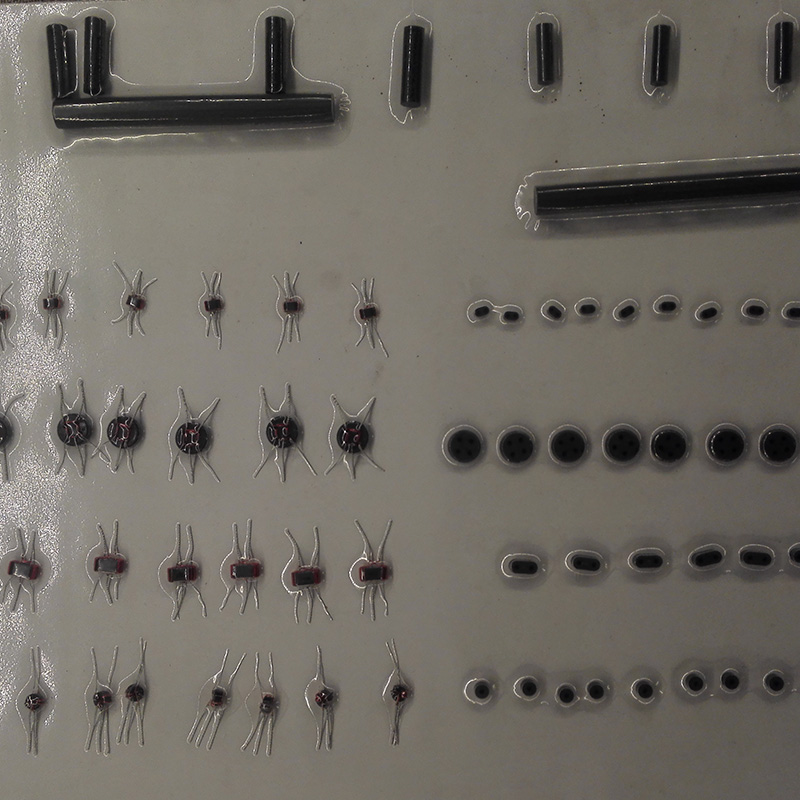

有線電視設備（CATV）用磁芯產品規格：

1）、單孔（DK）系列長波、中波、短波和超短波鐵氧體材料及磁芯DK系列

材料編號 規 格 尺 寸（外徑*內徑*高）
外徑 內徑 高
QR1K 1.4 0.8 4.5
QR1K 1.4 0.8 5.5
QR1K 1.6 0.85 3.5
QR1K 1.6 1.0 4.8
QR1K5 1.6（1.7) 1.1 4.8
QR1K 1.6 1.1 5.2
QR1K 1.6 1.1 5.4
QR1K5 1.6（1.7) 1.1 6.4
QR1K5 1.6 1.1 7.2
QR1K 1.7 0.8 4.25
QR1K5 1.7 1.7 7.0
QR1K 1.8 0.8 8.0
QR1K 2.1 1.7 4.25
QR1K 2.5 1.5 1.2
QR1K 2.5 2.0 1.0
KDN200 2.5 2.0 1.0
KDN200 2.5 3.0 1.2
QR2K 2.54 1.5 1.0
QR850 2.54 1.27 1.27
QR2K-16 3.0 1.0 2.8
QR800 3.0 1.0 3.0
QR3K 3.0 1.0 3.0
QR2K5 3.0 1.0 6.0
QR3K 3.0 1.0 6.0
QR800 3.0 1.2 1.32
QR950 3.0 1.2 2.8
QR3K 3.0 1.2 2.8
QR2K5 3.0 1.2 2.8
QR1K 3.0 1.2 3.0
QR2K-16 3.0 1.2 3.0
QR950 3.0 1.2 3.0
QR1K 3.0 1.2 3.0
QR1K5 3.0 1.2 3.0
QR2K5 3.0 1.2 3.0
QR850 3.0 1.2 3.8
QR2K 3.0 1.2 4.0
QR2K5 3.0 1.2 4.0
QR3K 3.0 1.2 4.0
QR2K5 3.0 1.2 5.0
QR3K 3.0 1.5 3.0
QR1K 3.0 2.0 1.2
QR3K 3.0 2.0 1.2
QR1K 3.0 2.5 1.2
KDN200 3.2 1.2 4.0
QR3K 3.5 0.85 3.8
QR2K-16 3.5 0.85 4.2
QR950 3.5 0.85 4.2
QR2K-16 3.5 1.0 2.3
QR2K 3.5 1.0 2.4
KDN200 3.5 1.0 3.0
QR2K5 3.5 1.0 3.0
QR2K-16 3.5 1.0 3.0
QR850 3.5 1.0 3.0
QR2K 3.5 1.0 3.5
QR1K 3.5 1.0 4.0
QR3K 3.5 1.0 4.0
QR2K-16 3.5 1.0 4.0
QR2K 3.5 1.0 4.0
QR850 3.5 1.0 4.8
QR950 3.5 1.0 4.8
QR2K 3.5 1.0 5.8
QR2K 3.5 1.0 6.0
QR2K5 3.5 1.0 6.0
QR1K5 3.5 1.0 8.0
QR2K 3.5 1.2 2.0
QR3K 3.5 1.2 2.0
KDN200 3.5 1.2 3.0
QR1K 3.5 1.2 3.0
QR2K5 3.5 1.2 3.0
QR3K 3.5 1.2 3.0
QR1K 3.5 1.2 3.1
QR2K-16 3.5 1.2 3.2
QR100 3.5 1.2 3.4
QR100 3.5 1.2 3.5
KDN200 3.5 1.2 3.5
KDN600 3.5 1.2 3.5
QR1K 3.5 1.2 3.5
QR3K 3.5 1.2 3.5
QR2K-16 3.5 1.2 3.5
QR100 3.5 1.2 3.5
QR100 3.5 1.2 4.0
QR950 3.5 1.2 4.0
QR1K 3.5 1.2 4.0
QR3K 3.5 1.2 4.0
QR2K-16 3.5 1.2 4.0
QR2K 3.5 1.2 4.0
QR2K5 3.5 1.2 4.0
QR3K 3.5 1.2 5.0
QR2K 3.5 1.2 5.0
QR850 3.5 1.2 6.0
QR2K 3.5 1.2 6.0
QR3K 3.5 1.2 6.0
QR1K 3.5 1.2 6.0
QR1K 3.5 1.5 3.0
QR2K5 3.5 1.5 3.0
QR1K 3.5 1.5 4.0
QR1K 3.5 1.5 2.0
QR800 3.5 1.6 1.5
QR2K-16 3.7 1.0 4.4
QR1K 3.7 1.0 4.4
KDN600 3.7 1.0 4.4
QR1K 3.8 1.2 3.2
QR2K 4.0 1.5 3.0
QR3K 4.0 1.5 3.0
QR1K 4.0 1.5 3.0
KDN200 4.0 2.0 2.5
KDN600 4.0 2.0 2.5
QR1K 5.0 1.5 5.0

2）、雙孔（TSK）系列長波、中波、短波和超短波鐵氧體材料及磁芯TSK系列

材料編號 規 格 尺 寸（長*寬*孔徑*高）
長 寬 孔徑 高
QR1K 3.3 2.0 0.8 1.45
QR3K 3.3 2.0 0.8 1.45
QR3K 3.5 1.3 0.8 2.0
QR2K 3.5 2.0 0.8 1.0
QR2K 3.5 2.0 0.8 1.3
QR100 3.5 2.0 0.8 1.6
QR2K 3.5 2.0 0.8 1.6
QR3K 3.5 2.0 0.8 2.0
QR100 3.5 2.0 0.8 2.0
QR1K 3.5 2.0 0.8 2.0
QR2K 3.5 2.0 0.8 2.0
QR2K 3.5 2.0 0.8 2.0
QR2K 3.5 2.0 0.8 2.3
KDN200 3.5 2.0 0.8 2.35
QR2K5 3.5 2.0 0.8 4.0
QR800 3.5 2.0 0.9 1.78
KDN600 3.5 2.0 1.0 2.0
QR1K 3.5 2.0 1.2 2.3
QR3K 3.5 2.3 0.8 2.0
QR800 3.5 2.4 0.8 2.0
QR3K 5.0 3.0 1.2 1.7
QR3K 5.0 3.0 1.2 2.0
QR1K 5.0 3.0 1.2 2.0
QR3K 5.0 3.0 1.2 3.0
KDN200 5.0 3.0 1.2 3.0
QR1K 5.0 3.0 1.2 3.0
QR1K5 5.0 3.0 1.2 3.0
QR2K 5.0 3.0 1.2 3.0
QR800 5.2 3.0 1.2 1.8（1.6）
QR1K 5.5 3.0 1.2 3.0
QR2K 5.5 3.0 1.2 3.0
QR2K 5.5 3.0 1.2 3.0
QR2K5 5.5 3.0 1.2 5.0
QR1K 6.5 3.0 1.2 2.0
QR2K 6.5 3.0 1.2 2.0
QR1K5 6.5 3.0 1.2 2.5
QR1K 6.5 3.0 1.2 3.0
QR1K5 6.5 3.0 1.2 3.0
QR2K 6.5 3.0 1.2 3.0
QR2K5 6.5 3.0 1.2 3.0
QR3K 6.5 3.0 1.2 3.0
QR2K 6.5 3.0 1.2 4.0
QR3K 6.5 3.0 1.2 4.0
QR950 6.5 3.0 1.2 3.0
QR2K5 6.5 4.0 1.2 3.0
QR2K 7.0 3.0 1.5 4.0
QR2K 7.0 3.0 1.8 4.0
QR1K 7.0 4.0 1.2 3.0
QR800 7.0 4.0 1.5 6.2
QR1K 7.0 4.0 1.8 3.0
QR1K 7.0 4.0 2.0 3.0
QR800 7.0 4.0 2.0 4.0
QR1K 7.0 4.0 2.0 3.0
QR850 7.0 6.5 1.5 4.0
QR1K 7.0 4.0 1.5 4.0
QR1K 7.0 4.0 1.5 6.0
QR3K 7.0 4.0 1.5 3.0
QR2K 7.0 4.0 1.5 4.0
QR2K5 7.0 4.0 1.5 6.2
QR1K 7.0 4.0 1.8 5.0
QR1K5 7.0 4.0 1.8 6.0
QR1K 7.0 4.0 1.8 6.4
QR3K 7.0 4.0 1.8 6.4
QR2K 7.0 4.0 2.0 4.0
QR1K 13 8.0 3.0 9.0
QR850 13 8.0 4.0 6.0
KDN200 13 8.0 4.0 14.5
QR1K 13 8.0 4.0 6.0
QR1K 13.5 7.5 4.0 6.0

3）、孔（4K）系列有線電視設備（CATV）用磁芯

材料編號 規 格 尺 寸（外徑*內徑*高）
外徑 內徑 高
QR800 4K6 1.2 3.0
QR2K 4K8 1.2 2.0
QR2K5 4K8 1.2 2.0
QR3K 4K8 1.2 2.0
QR2K5 4K8 1.5 2.5
QR2K 4K8 1.5 3.0
QR1K 4K8 1.2 4.0
QR1K 4K8 1.5 5.0
QR2K 4K8 1.5 5.0
QR3K 4K8 1.5 5.0

4）、環形（H）系列長波、中波、短波和超短波鐵氧體材料及磁芯環形系列

材料編號 規 格 尺 寸（外徑*內徑*高）
外徑 內徑 高
QR1K 1.4 0.8 2.5
QR1K 1.7 0.8 3.0
QR1K 2.15 1.65 3.5
QR1K 2.54 1.5 1.0
QR1K 2.8 1.8 8.7
QR1K 3.3 2.55 3.5
QR1K 3.5 1.78 1.2
QR1K 3.5 2.0 1.8
QR800 4.0 2.0 2.0
KDN200 4.0 2.0 2.8
QR1K 4.0 2.0 3.0
QR1K 4.0 2.0 5.0
QR1K 4.3 3.05 3.5
QR2K 5.0 2.0 2.5
QR1K 5.0 3.0 1.5
QR1K 5.0 3.0 5.0
QR1K 6.0 3.0 2.0
QR850 6.0 3.0 3.0
QR3K 6.0 3.0 5.0
QR3K 6.0 3.0 6.0
QR2K 6.0 3.0 10
QR2K 7.0 4.0 3.0
材料編號 規 格 尺 寸（外徑*內徑*高）
外徑 內徑 高
QR850 7.0 4.0 3.0
QR1K 7.0 4.0 5.0
QR1K 7.0 5.0 9.0
QR1K5 8.0 4.0 5.5
QR1K5 8.0 4.0 8.0
QR800 9.5 4.5 5.0
QR2K 9.5 5.5 3.3
QR1K 10 5.0 5.0
QR1K 10 6.0 3.7
QR1K 10 6.0 5.0
QR800 10 6.0 5.0
QR1K5 10 6.0 10
QR800 10 6.0 10

5）、磁棒（ZY）系列有線電視設備（CATV）用磁芯

材料編號 規 格 尺 寸（外徑*高） 備 注
外徑 高
QR800 2.0 10
QR1K 2.0 10
QR1K 2.0 10 引線
KDN200 2.0 15
QR2K 2.0 16
QR1K 2.4 12
QR1K 2.4 16
QR1K 3.0 8.0
QR1K 3.0 10
QR1K 3.0 12
QR1K 3.0 14
KDN200 3.0 15
KDN600 3.0 15
QR1K 3.0 16.5
QR2K 3.0 16.5
QR2K 3.0 18
QR1K 3.0 18.5
KDN200 4.0 6.0
QR1K 4.0 14
QR2K 4.0 16
KDN200 4.0 18
QR1K 4.0 20
QR2K 4.0 20
KDN200 4.0 20
QR2K 4.0 22
QR2K 4.0 25
KDN200 5.0 5.5
QR2K 5.0 15
QR1K 5.0 18
QR800 5.0 20
QR2K 5.0 25
QR2K 5.0 30
QR1K 6.0 20
QR2K 6.0 27
QR800 6.0 28
QR800 6.0 30
QR1K 6.0 30
QR800 6.0 34
QR1K 6.0 38
QR1K 6.0 50
QR1K 6.3 34

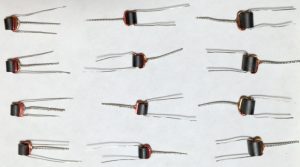

6)、繞制品單孔系列

繞制磁芯

材料編號 規 格 尺 寸（外徑*內徑*高） 匝數比
外徑 內徑 高
QR1K 3.0 1.2 3.0 2：2
QR1K 3.0 1.2 3.0 2.5：2.5
QR1K 3.0 1.2 3.0 1：4
QR1K 3.0 1.2 3.0 1：2：1
QR1K 3.0 1.2 3.0 3：3 / 2：2
QR1.5K 3.0 1.2 3.0 2.5：2.5
QR1.5K 3.0 1.2 3.0 1.5：4.5
QR100 3.0 1.2 3.0 1：2：1
QR800 3.0 1.2 3.0 1.5：3.5
QR800 3.0 1.2 3.0 1：2
QR800 3.0 1.2 3.0 1：3
QR1K 3.0 1.2 3.0 2.5：2.5
QR1K 3.0 1.2 3.8 1.5：4.5
QR1K 3.0 1.2 3.8 2.5：2.5
QR950 3.5 0.85 4.2 1.5：1.5
QR1K 3.5 1.0 3.0 1.5：4.5
QR1K 3.5 1.0 3.0 2.5：2.5
QR1K 3.5 1.0 3.0 1.5：4.5
QR1K 3.5 1.0 3.0 1.5：3.5
QR0.1K 3.5 1.2 3.4 1.5：4.5
QR0.1K 3.5 1.2 3.4 2.5：3.5
QR0.1K 3.5 1.2 3.5 1.5：4.5
QR100 3.5 1.5 3.5 1.5：4.5
QR0.1K 3.5 1.2 4.0 2.5：2.5
QR1K 3.5 1.2 4.0 4.5T
QR2K 3.5 1.2 4.0 1.5：1.5
QR2K 3.5 1.2 4.0 0：1
QR3K 3.5 1.2 4.0 1.5：1.5
QR3K 3.5 1.2 4.0 1.5T
QR100 4.0 1.5 2.0 2：2：2：2
QR100 4.0 1.5 2.0 ? 4：4
QR100 5.0 2.2 3.0 7：7
QR100 5.0 2.2 3.0 7：7：7

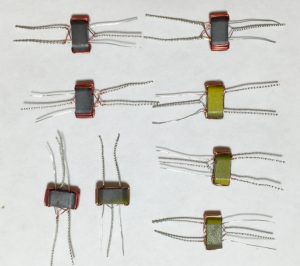

7）繞制雙孔系列

繞制磁芯

材料編號 規 格 尺 寸（長*寬*孔徑*高） 匝數比
長 寬 孔徑 高
QR2K 3.5 2.0 0.8 2.0 2.5：2.5
QR10K 3.5 2.0 0.8 2.0 1：2
QR800 3.5 2.0 0.8 2.0 2T / 5T
QR800 3.5 2.0 0.8 2.0 3T / 3T
QR800 3.5 2.0 0.8 2.0 2.5T / 2.5T
QR2K 3.5 2.0 1.0 2.0 1：4 / 4：1
QR2K 3.5 2.0 1.0 2.0 1：3 / 3：1
QR2K 3.5 2.0 1.0 2.0 1：4 / 4：2
QR1K 5.0 2.0 1.2 3.0 4：4
QR1K 5.0 3.0 1.2 2.0 3.5：3.5
QR100 5.0 3.0 1.2 2.0 0：4 / 4：0
QR100 5.0 3.0 1.2 2.0 0：5 / 5：0
QR100 5.0 3.0 1.2 2.0 4：5 / 5：4
QR100 5.0 3.0 1.2 2.0 2.5：2.5
QR100 5.0 3.0 1.2 2.0 4：3
QR100 5.0 3.0 1.2 2.0 3.5：3.5
QR200 5.0 3.0 1.2 2.0 1.5：1.5 / 2.5：2.5
QR1K 5.0 3.0 1.2 3.0 4：4
QR1K 6.5 3.0 1.2 3.0 1：3 / 4：2
QR2K 6.5 3.0 1.2 3.0 1：4 / 2：4
QR1K 6.5 3.0 1.2 3.0 1：3 / 4：2
QR1K 6.5 3.0 1.2 3.0 1：4 / 4：1
QR1K 6.5 3.0 1.2 3.0 1：4 / 5：1
QR1K 6.5 3.0 1.2 3.0 1：5 / 5：1
QR1K 6.5 3.0 1.2 3.0 0:3 / 4:1
QR1K 6.5 3.0 1.2 3.0 1：3/3：1
QR1K 6.5 3.0 1.2 3.0 1：4 / 4：2
QR2K 6.5 3.0 1.2 3.0 0：4 / 4：0
QR2K 6.5 3.0 1.2 3.0 1：3 / 4：1
QR2K 6.5 3.0 1.2 3.0 0：3 / 5：1
QR2K 6.5 3.0 1.2 3.0 0：3 / 4：0
QR2K 6.5 3.0 1.2 3.0 0：3 / 5：0
QR2K 6.5 3.0 1.2 3.0 0：3 / 6：1
QR2K 6.5 3.0 1.2 3.0 3：3
QR2K 6.5 3.0 1.2 3.0 0：6 / 6：0
QR2K 6.5 3.0 1.2 3.0 0：8 / 8：0
QR2K 6.5 3.0 1.2 3.0 2：2
QR2K 6.5 3.0 1.2 3.0 1：4 / 5：1
QR2K 6.5 3.0 1.2 3.0 0：3 / 7：1
QR2K 6.5 3.0 1.2 3.0 0：5 / 5：0
QR2K 6.5 3.0 1.2 3.0 0：3 / 3：0
QR2K 7.0 3.0 1.5 3.0 2：2：4
